การเลือกใช้ลูกถ้วยไฟฟ้าให้เหมาะสมกับงานถือเป็นพื้นฐานสำคัญของการติดตั้งระบบไฟฟ้าแรงสูงและแรงต่ำ เพราะลูกถ้วยแต่ละประเภท เช่น ลูกถ้วยก้านตรง ลูกถ้วยลูกรอก หรือแบบแขวน ล้วนมีคุณสมบัติและหน้าที่เฉพาะตัว บทความนี้จะสรุปประเภทของลูกถ้วยไฟฟ้าที่ใช้กันอย่างแพร่หลายทั้งหมด 6 ประเภท เพื่อให้เลือกใช้งานได้อย่างมั่นใจและปลอดภัย
6 ประเภทของลูกถ้วยไฟฟ้า
ลูกถ้วยไฟฟ้าแต่ละประเภทมีการออกแบบและการใช้งานที่เฉพาะเจาะจง เพื่อตอบสนองความต้องการในสถานการณ์ที่แตกต่างกัน

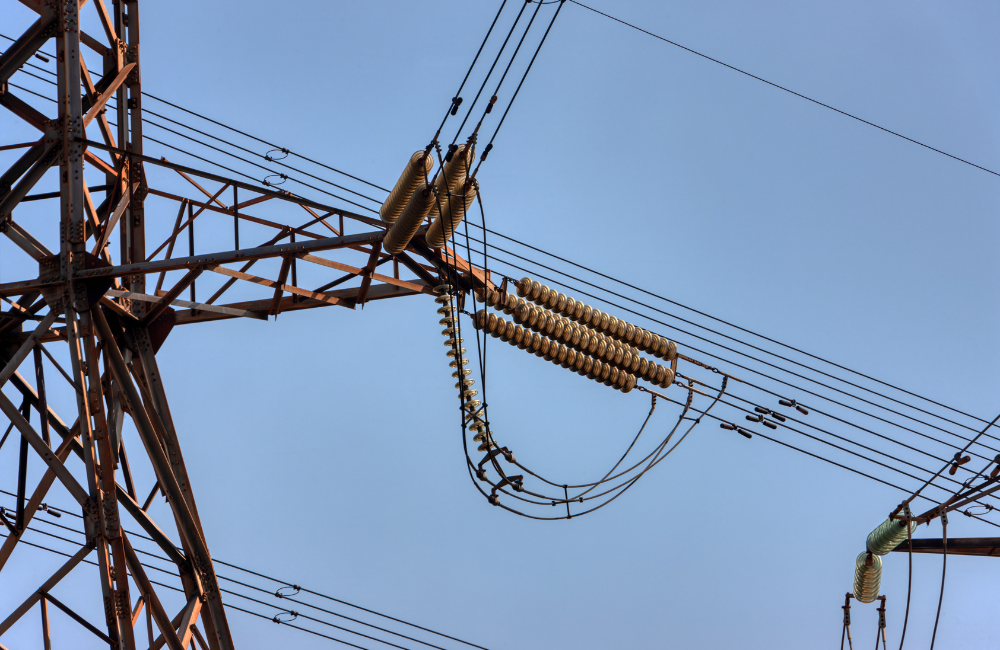

1. ลูกถ้วยสำหรับสายยึดโยง (Strain Insulator)
ลูกถ้วยสำหรับสายยึดโยงเป็นอุปกรณ์สำคัญที่ใช้ในระบบจำหน่ายกระแสไฟฟ้าแรงดัน 22-33 KV มีหน้าที่หลักในการรับแรงดึงจากสายไฟฟ้าที่กระทำต่อเสาไฟฟ้า เพื่อช่วยให้เสาคงสภาพสมดุลและไม่เอียงเสียหาย ตัวลูกถ้วยจึงต้องมีความแข็งแรงทนทานต่อแรงดึงได้สูงมาก
2. ลูกถ้วยลูกรอก (Spool Insulator)
ลูกถ้วยลูกรอก หรือที่เรียกว่าลูกถ้วยแบบล้อ มีลักษณะเฉพาะคือมีร่องกลางสำหรับให้สายไฟพาดผ่าน เหมาะสำหรับใช้งานในระบบจำหน่ายแรงดันต่ำ มักนำมาใช้ร่วมกับแร็คในการจัดเรียงสายไฟ ข้อดีสำคัญของลูกถ้วยประเภทนี้คือสามารถติดตั้งได้ทั้งในแนวตั้งและแนวนอน ทำให้มีความยืดหยุ่นในการใช้งานตามสภาพพื้นที่และความต้องการของการติดตั้ง

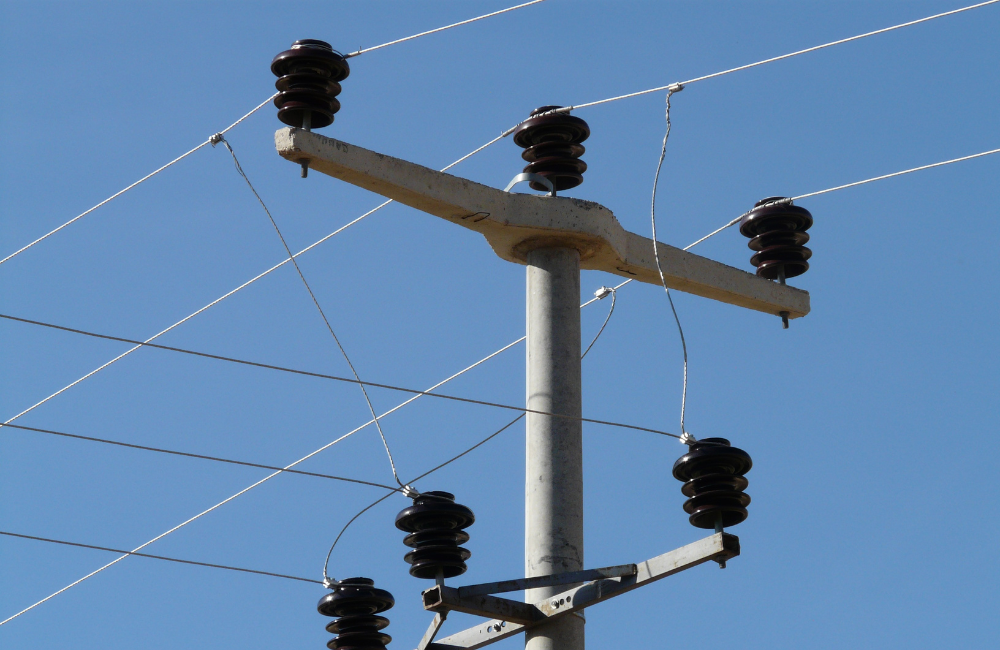

3. ลูกถ้วยก้านตรง (Pin Insulator)
ลูกถ้วยก้านตรงได้รับความนิยมสูงสุดในบรรดาลูกถ้วยไฟฟ้าทั้งหมดในประเทศไทย เนื่องจากมีคุณสมบัติที่เหมาะสมกับสภาพอากาศแบบเมืองร้อน สามารถใช้งานได้ดีกับระบบไฟฟ้าแรงสูง โดยการไฟฟ้าส่วนภูมิภาคใช้ลูกถ้วยก้านตรงขนาด 22 และ 33 KV ตามมาตรฐาน EEI-NEMA ของสหรัฐอเมริกา ลูกถ้วยประเภทนี้จำเป็นต้องมีการเคลือบสารกึ่งตัวนำไว้บริเวณรองรับสายไฟด้านบน เพื่อป้องกันการเกิดคลื่นวิทยุที่อาจไปรบกวนระบบสื่อสารในบริเวณใกล้เคียง
4. ลูกถ้วยไลน์โพสท์ (Line Post Insulator)
ลูกถ้วยไลน์โพสท์ หรือลูกถ้วยแบบแท่งมีลักษณะคล้ายกับลูกถ้วยก้านตรงแต่มีคอที่ยาวกว่า ช่วยป้องกันการเจาะทะลุของกระแสไฟฟ้า ส่วนยอดบนจะมีบ่ารับสายที่ทำจากพอร์ซเลนคุณภาพสูง เหมาะสำหรับใช้รองรับและพาดสายไฟฟ้าในระบบจำหน่ายกระแสไฟฟ้าแรงดัน 22-33 KV
5. ลูกถ้วยแขวน (Suspension Insulator)
ลูกถ้วยแขวนมีโครงสร้างที่แตกต่างจากลูกถ้วยประเภทอื่น ด้วยลักษณะด้านบนที่คล้ายจานและด้านล่างที่มีข้อต่อเป็นห่วงโลหะสำหรับเกี่ยวยึดกันเป็นชั้น ๆ สายตัวนำจะถูกยึดด้วยแคลมป์แขวนและสามารถแขวนกับเสาต้นปลายสายเพื่อรองรับสายไฟที่มีแรงดึงสูง จำนวนชั้นของลูกถ้วยจะขึ้นอยู่กับระดับแรงดันไฟฟ้า ยิ่งแรงดันสูงก็ต้องใช้จำนวนชั้นมากขึ้น
6. ลูกถ้วยโพสท์ไทพ์ (Post Type Insulator)
ลูกถ้วยโพสท์ไทพ์ได้รับความนิยมเป็นพิเศษในภาคใต้ของประเทศไทย เนื่องจากมีความเหมาะสมกับสภาพแวดล้อมในพื้นที่ดังกล่าว สามารถติดตั้งได้ทั้งแนวนอนและแนวตั้ง มีแคลมป์ที่ด้านปลายสำหรับยึดสายไฟ นิยมติดตั้งในแนวนอนเพื่อยึดสายในบริเวณทางโค้งหรือในพื้นที่แคบ ๆ ที่ต้องการความปลอดภัยสูง
สรุปบทความ
การเลือกใช้ลูกถ้วยไฟฟ้าให้เหมาะสมกับงานแต่ละประเภทเป็นสิ่งสำคัญที่ส่งผลต่อความปลอดภัยและประสิทธิภาพของระบบไฟฟ้า แต่ละประเภทมีจุดเด่นและการใช้งานที่เฉพาะเจาะจง การทำความเข้าใจลักษณะเฉพาะของลูกถ้วยทั้ง 6 ประเภทจะช่วยให้ช่างไฟฟ้าและผู้ใช้งานสามารถเลือกอุปกรณ์ที่เหมาะสมที่สุดสำหรับแต่ละสถานการณ์
